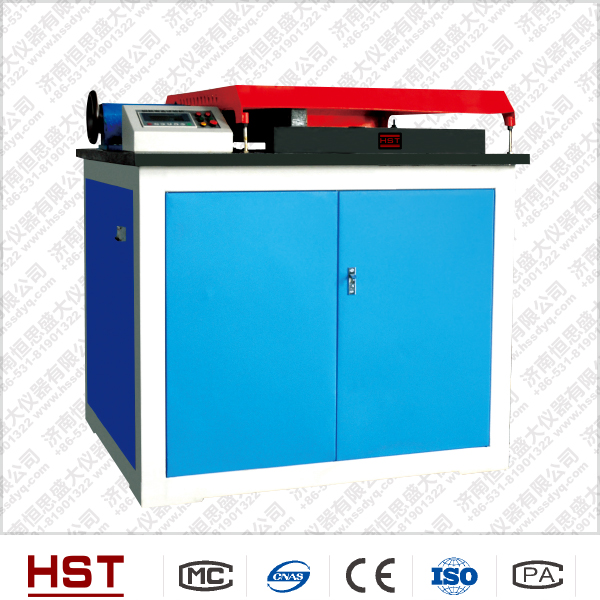

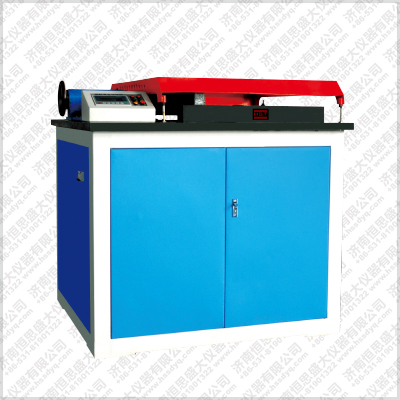

快裝金屬軟管彎曲試驗機產品介紹：采用油缸下置式主機,，主要對快裝金屬軟管,、抗震金屬軟管,、阻燃金屬軟管的力學性能檢測,。適用于冶金,、建筑,、輕工,、航空,、航天,、材料,、大專院校,、科研單位等領域。

快裝金屬軟管彎曲試驗機技術參數：

試驗力300kN600kN1000kN

試驗力測量范圍6KR-300kN12KR-600kN20KR-1000kN

試驗力示值精度±1%

位移測量分辨力0.01mm

變形測量精度±1%

拉伸空間800mm850mm

壓縮空間700mm700mm750mm

扁試樣夾持厚度0-15mm0-15mm0-40mm

圓試樣夾持直徑φ6-φ26mmφ13-φ40mmφ13-φ60mm

彎曲試驗支滾間距450mm

支滾寬度140mm/160mm

支點直徑30mm/40mm/50mm

活塞行程250mm

夾緊方式內置式液壓夾緊

外形尺寸主機1100×650×2350mm1225×750×2640mm

油源1140×700×930mm

整機重量2800kg3000kg4500kg

快裝金屬軟管彎曲試驗機性能特點：

1主機：微機屏顯液壓萬能試驗機采用油缸下置,、渦輪蝸桿傳動式主機,，拉伸空間位于主機的上方，壓縮,、彎曲,、剪切試驗空間位于主機下橫梁和工作臺之間。

2傳動系統：采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間,，使傳動系統與定位系統徹底分離,，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性,。

3快裝金屬軟管彎曲試驗機控制系統：

3.1實現了試驗力,、試樣變形、橫梁位移和試驗進程的四種閉環控制,；

3.2數據采集系統由4路高24位A/D轉換通道組成,，分辨率達1/300000，全程不分檔,；

3.3微機屏顯液壓萬能試驗機選用BB,、AD、Xilinx等原裝集成器件,，全數字化設計,；

3.4符合PCI總線標準，微機自動識別和安裝,，做到“即插即測”,；

3.5 快裝金屬軟管萬能試驗機電子測量系統無電位器等模擬元件，方便維修更換,。
